JM744X,JM644X气动角式快开排泥阀

产品概况

产品型号: JM744X、JM644X
公称通径:DN100~400mm
公称压力:PN0.6~1.0MPa
最低马驱动压力:0.15MPa
适用介质:水、污水
驱动介质:清水、气
适用温度:0~80℃
法兰标准:GB/T l 7241 6 GB/T 911 3
试验标准:GB/T l 3927 APl 598

JM744X,JM644X气动角式快开排泥阀产品详情

      JM744X液压、JM644X气动角式快开排泥阀
      百钢阀门集团生产销售的JM744X,JM644X气动角式快开排泥阀又名盖阀,常用于城市水厂、污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水,介质的温度一般应小于50℃,其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构,内部的尼龙强化橡胶隔膜,可供长期使用排泥阀。

       JM744X液压、JM644X气动角式快开排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。该阀将隔膜代替活塞,无运动摩擦,更适用于泥浆等颗粒介质,大大提高了阀门的使用寿命。


JM744X,JM644X主要零部件材料

零件名称

阀体、阀盖

膜片压板、阀盘

阀杆

膜片

材料

铸铁、球铁、碳钢

球铁、青铜

不锈钢

尼龙强化橡胶

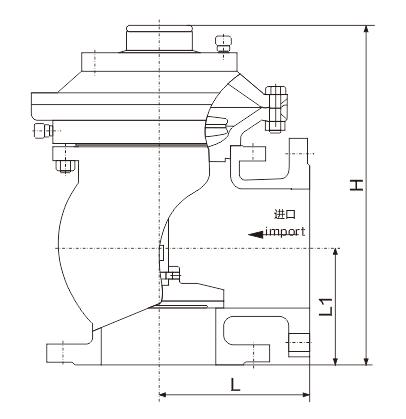

JM744X,JM644X主要外形连接尺寸


DN

100

150

200

250

300

350

400

L

160

190

225

260

280

315

340

L1

120

150

190

220

260

300

340

H

370

440

530

615

785

880

970



温馨提示:

本文中所有文字、数据、图片均只适用于参考。需要查看更多的JM744X,JM644X气动角式快开排泥阀性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们
