活塞式流量调节阀

产品概况

公称通径:DN400~2000mm
公称压力:PN0.25~1.6MPa
适用介质:水、热水等
适用温度:≤100℃
法兰连接尺寸:GB4216.2~4216.5、GB/T17241.6
压力试验: GB/T13927

活塞式流量调节阀产品详情

活塞式流量调节阀产品概述

       百钢阀门集团生产销售的活塞式流量调节阀是总结国内设计制造及实用经验的基础上,根据流体力学特性而开发出来的调速调压型阀门。已经在电站、引水、供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水,对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢,卡阻,驱动装置偏大的难题。


活塞式流量调节阀性能规范

公称压力(MPa)

公称通径(mm)

试验压力(MPa)

适用介质

适用温度

壳体

密封

0.25

400~2000

0.375

0.275

水、热水等

≤100℃

0.6

200~1600

0.9

0.66

1.0

200~1600

1.5

1.1

1.6

200~1200

2.4

1.76


活塞式流量调节阀执行标准

压力试验

法兰连接尺寸

GB/T13927

GB4216.2~4216.5、GB/T17241.6


活塞式流量调节阀主要零件材料

材料

零件名称

HT200、HT250、QT450-10

阀体、端盖、连杆架、法兰管、曲柄

2Cr13、1Cr18Ni9Ti

阀杆、销轴、活塞

1Cr18Ni9Ti

阀体密封圈

NBR

活塞密封圈

QT450-10

连杆

ZCuAI10Fe3、ZCuZn38Mn2Pb2

轴承

NBR

填料

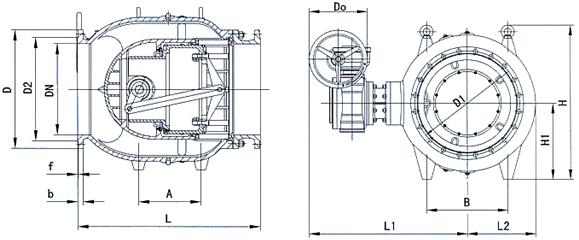

活塞式流量调节阀主要连接尺寸

PN

DN

L

L1

L2

H

H1

Do

A

B

0.25

400

800

715

308

980

335

250

345

390

450

900

749

347

1100

400

250

410

440

500

1000

792

383

1180

450

300

460

500

600

1200

847

458

1250

500

300

510

600

700

1400

920

528

1390

600

300

580

700

800

1600

980

599

1530

700

360

680

800

900

1800

1030

674

1650

800

360

790

900

1000

2000

1105

744

1800

900

400

860

1000

1200

2400

1375

852

2010

1000

400

950

1130

1400

2800

1380

1031

2230

1250

400

1250

1380

1600

3200

1490

1183

2480

1450

400

1500

1600

1800

3600

1780

1325

2720

1650

400

1750

1750

2000

4000

1910

1476

2930

1850

400

2000

1950

0.6

200

400

600

162

820

175

200

150

180

250

500

625

198

830

185

200

200

240

300

600

650

233

880

235

200

250

280

350

700

690

273

930

285

250

300

330

400

800

715

308

980

335

250

345

390

450

900

749

347

1100

400

300

410

440

500

1000

792

383

1180

450

300

460

500

600

1200

847

458

1250

500

300

510

600

700

1400

920

528

1390

600

360

580

700

800

1600

980

599

1530

700

360

680

800

900

1800

1030

674

1650

800

400

790

900

1000

2000

1105

744

1800

900

400

860

1000

1200

2400

1250

890

2010

1050

400

950

1200

1400

2800

1380

1031

2230

1250

400

1250

1400

1600

3200

1490

1183

2480

1450

400

1500

1600

1.0

200

400

600

162

820

175

200

150

200

250

500

625

198

830

185

200

200

250

300

600

650

233

880

235

250

250

300

350

700

690

273

930

285

250

300

350

400

800

715

308

980

335

300

345

400

450

900

749

347

1100

400

300

410

450

500

1000

792

383

1180

450

300

460

500

600

1200

847

458

1250

500

360

510

600

700

1400

920

528

1390

600

360

580

700

800

1600

980

599

1530

700

400

680

800

900

1800

1030

674

1650

800

400

790

900

1000

2000

1105

744

1800

900

400

860

1000

1200

2400

1250

890

2010

1050

400

950

1200

1400

2800

1380

1031

2230

1250

400

1250

1400

1600

3200

1490

1183

2480

1450

400

1500

1600

1.6

200

400

625

162

820

175

250

150

200

250

500

650

198

880

185

250

200

250

300

600

690

233

930

235

300

250

300

350

700

715

273

980

285

300

300

350

400

800

749

308

1100

335

300

345

400

450

900

792

347

1180

400

360

410

450

500

1000

847

383

1250

450

360

460

500

600

1200

920

458

1390

500

400

510

600

700

1400

980

528

1530

600

400

580

700

800

1600

1030

599

1650

700

400

680

800

900

1800

1105

674

1800

800

400

790

900

1000

2000

1250

744

2010

900

400

860

1000

1200

2400

1380

890

2210

1050

400

950

1200



温馨提示:

本文中所有文字、数据、图片均只适用于参考。需要查看更多的活塞式流量调节阀性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们
