封闭式插板阀

产品概况

产品型号:CZ( 7) 49X - 0.5(2.5)QCZ( 7) 43X - 0.5 ( 2.5)
公称通径:DN800~2600mm
公称压力:PN0.1~0.4MPa
驱动方式:气动、电动、液动、电液动
适用温度:120℃ 200℃ 300℃ 450℃
适用介质:煤气及有毒

封闭式插板阀产品详情

封闭式插板阀产品结构特点:

 1、阀门采用全封闭结构,操作时介质不会向外泄漏,操作安全环境污染。
 2、阀体采用整体框架式结构,刚性好,能承受高的介质压力。
 3、密封副部位采用不锈钢与橡胶密封,密封圈为双凸型密封可靠。
 4、密封圈装在阀板上,便于更换。
 5、伸缩体与固定套之间采用多层波纹管连接,适用寿命长,密封更可靠,波纹管内安装填料式耐磨套,粉尘不进入波纹管内。
 6、夹紧机构采用闭环式多点夹紧,同步性好。
 7、特制的控杆和顶轮机构,确保阀板运行无摩擦。
 8、设有氮气吹扫孔,以便吹扫阀座和传动部位积灰,开启灵活。
 9、底部设有排水管接口,将阀箱内积水排出。
 10、夹紧、松开和阀板行走采用全电动驱动。操作方便,性能稳定,电装带手动机构,手、电动可实现无忧动切换。

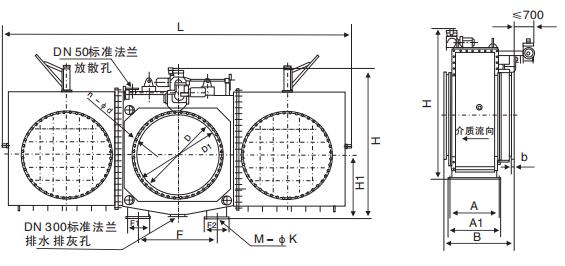

封闭式插板阀产品主要尺寸:


DN

L

D

D1

b

n-d

L1

H

H1

B

B1

A

C

C1

C2

e1

e2

n1-d1

800

3900

975

920

26

24-30

1545

1970

750

1070

650

1150

950

350

300

250

220

12-32

900

4400

1075

1020

28

24-30

2200

2028

890

1100

700

1150

950

350

300

250

220

12-32

1000

4735

1175

1120

30

28-30

2368

2230

960

1100

700

1250

950

350

300

250

220

12-32

1200

6214

1375

1320

30

32-30

3105

2570

1060

1100

700

1450

950

300

300

250

220

12-32

1400

6915

1575

1520

30

36-30

3400

2850

1180

1200

800

1450

950

350

300

250

220

12-32

1600

7630

1790

1730

30

40-30

3600

3150

1350

1200

800

1150

920

250

720

475

630

16-26

1800

8068

1990

1930

30

44-30

3700

3565

1580

1400

950

1150

920

250

720

475

630

16-26

2000

8718

2190

2130

30

48-30

3855

3825

1720

1500

950

1924

1044

522

720

280

512

16-26

2200

9320

2405

2430

32

52-33

4285

4150

1820

1550

950

2030

1044

522

810

280

606

16-26

2400

10000

2605

2540

32

56-33

4615

4660

1960

1550

1016

2130

1130

565

820

300

710

16-26

2600

10700

2805

2740

34

60-33

5100

5150

2050

1550

1016

2130

1130

565

820

300

710

16-26



温馨提示:

本文中所有文字、数据、图片均只适用于参考。需要查看更多的封闭式插板阀性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们
